Questão
ID 3299937Disciplina: Conhecimentos de Nicho ou de Profissões Liberais
Assunto: Ensaios Não Destrutivos
Ano: 2025 Banca: Instituto Consulplan Órgão: Agência Reguladora de Serviços Públicos Delegados do Estado do Ceará
Em tubulações industriais, todas as soldas realizadas devem ser verificadas e submetidas a exames para identificação de possíveis falhas, como trincas, poros e inclusões. Um dos testes realizados em soldas é a radiografia. Antes de se iniciar o teste, é necessário determinar o tempo de exposição à radiação pela peça ensaiada, calculado a partir do fator de exposição FE = (A x t) / d2 , onde:
• A é a atividade da fonte radioativa em milicurie (mCi);
• t é o tempo de exposição à radiação em minutos (min);
• d é a distância fonte-filme (dff) em cm (cm).

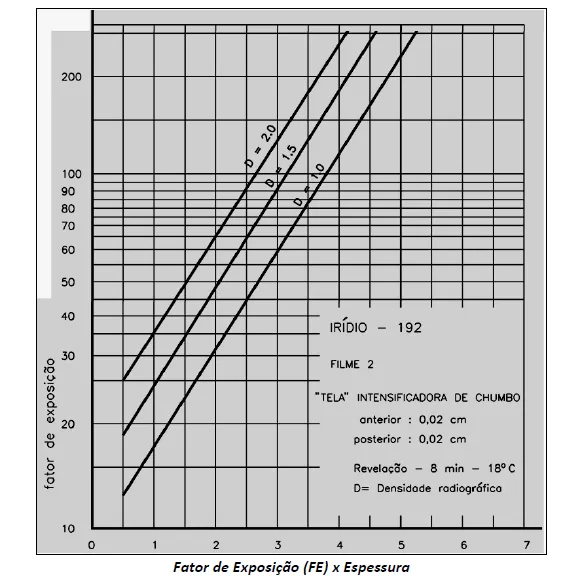

No gráfico a seguir, o fator de exposição é correlacionado à espessura de uma peça, em função de uma determinada densidade radiográfica D, que determina a nitidez da imagem gerada pela radiografia.
Em determinada tubulação, a parede de um tubo foi soldada durante uma manutenção. Sua espessura final no cordão de solda atingiu 25 mm. Uma gamagrafia com Ir 192 como fonte foi realizada para ensaiar a solda. Considerando o gráfico, bem com os dados d = 80 cm A (Ir 192) = 20.000 mCiD = 2, qual o tempo de exposição para ensaiar a peça soldada?
