Questão
ID 3299284Disciplina: Engenharia Mecânica
Assuntos: Ventilação, Climatização e Ar Condicionado
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

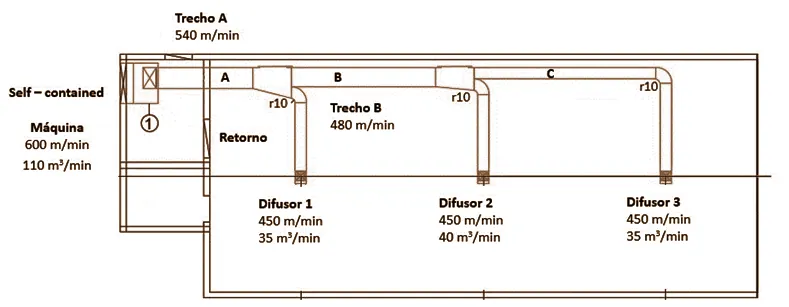

Uma equipe de climatização foi contratada para projetar um sistema de insuflamento de ar em um laboratório técnico, com três zonas. A distribuição de ar será feita com base no método da velocidade, utilizando dutos metálicos de seção retangular. O sistema utiliza uma máquina de ventilação que envia 110 m³/min de ar, distribuídos entre três difusores de insuflamento, conforme indicado no esquema a seguir. A vazão de ar de retorno é de 88 m³/min.
CREDER, Hélio. Instalações de ar condicionado. Rio de Janeiro: LTC, 2004. (Adaptado para fins pedagógicos)
As dimensões comerciais, do Trecho A e do Difusor 2, respectivamente, que mais se aproximam das áreas calculadas pelo método da velocidade é o
