Questão 3299215

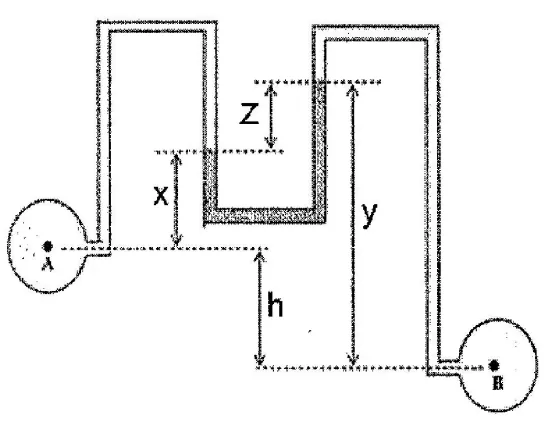

Observe a figura abaixo.

Duas canalizações transportam água sob pressão em regime de escoamento forçado. Para determinar o módulo da diferença de pressão entre dois pontos, A e B, dessas canalizações, utiliza-se um manômetro diferencial de mercúrio. Sabe-se que a diferença de nível entre os centros das seções A e B é h=7,0me que a deflexão do mercúrio no manômetro é z = 0,77 m. Com base nessas informações, assinale a opção que apresenta corretamente a diferença de pressão entre os pontos A e B.

Dados:

- Peso específico da água: y = 1000 kgf/m³

- Peso específico do Mercúrio: y = 13600 kgf/m³
