Questão 3299100

Engenharia Mecânica · 2025

Questão

ID 3299100

Disciplina: Engenharia Mecânica

Assunto: Sistemas de Refrigeração

Ano: 2025 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

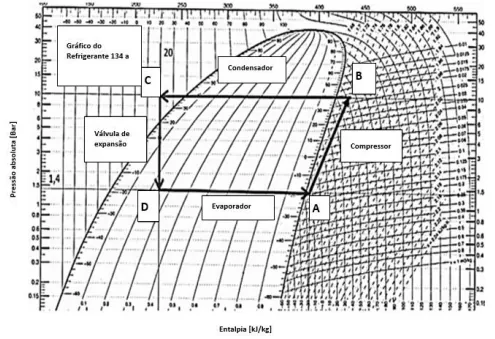

Analise o gráfico de um ciclo de refrigeração do fluido refrigerante R134a:

Com relação ao ciclo de refrigeração padrão indicado no diagrama p-h apresentado na figura, analise as proposições que se seguem:

- P_abs = pressão absoluta do fluido [Bar];

- T = temperatura do fluido [°C];

- h = entalpia do fluido [kJ/kg].

Considerando as informações anteriores, assinale a afirmativa correta.

Alternativa A:
O ponto “A”, indicado no ciclo, demonstra as propriedades térmicas da descarga do compressor.
Alternativa B:
No ponto “C”, tem-se apenas a incidência de vapor saturado; nos pontos “A” e “B”, de líquido saturado.
Alternativa C:
No ciclo do refrigerante, pode-se determinar o COP (Coeficiente de Performance Operacional) através dos pontos “A”, “B” e “C”.
Alternativa D:
Prosseguindo a curva, do ponto “C” ao ponto “D”, há uma brusca queda de energia, pois tanto a pressão quanto a temperatura estão em queda.
