Questão 3298978

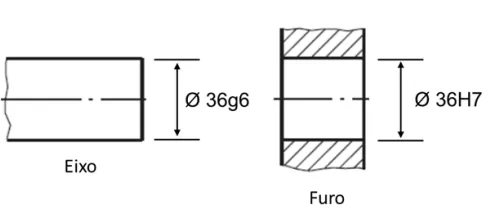

No desenho técnico ilustrado a seguir, o diâmetro interno de um furo é representado por 36H7 e o eixo por 36g6. O técnico em mecânica verifica que se trata de uma tolerância dimensional, na qual H corresponde à tolerância do furo e g à tolerância do eixo, enquanto 7 e 6 correspondem à qualidade do trabalho. Em seguida, o técnico consulta a tabela e verifica que H7 possui um valor de afastamento inferior e superior que corresponde, respectivamente, a Ai = 0 e As = +25, e g6 possui afastamentos as = -9 e ai = -25. As unidades dos afastamentos são estabelecidas em µm.

A dimensão máxima do eixo e a dimensão mínima do furo, em mm, são, respectivamente,
