Questão 3276821

Engenharia Civil · 2025

Questão

ID 3276821

Disciplina: Engenharia Civil

Assunto: AutoCAD

Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

Conforme a documentação da Autodesk, a sequência alinhada às boas práticas para criar e testar um bloco dinâmico se apresenta da seguinte forma:

Fonte: https://www.autodesk.com/br/support

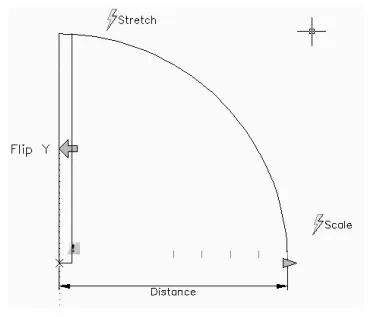

A sequência de parâmetros/ações e propriedades que pode atender corretamente aos requisitos indicados na figura, no Autocad, é

Alternativa A:
inserir o bloco no desenho e ajustar apenas com Scale e Mirror, sem usar Block Editor, parâmetros ou Test Block.
Alternativa B:
criar um bloco, tornar o bloco anotativo, editar layers e trocar larguras só com Visibility States, dispensando Stretch e Lookup.
Alternativa C:
criar o bloco com ponto base adequado (facilitando Flip/Rotate), abrir o Block Editor, aplicar parâmetros e ações Linear + Stretch, usar Lookup para valores pré-definidos e Flip para espelhar e executar Test Block.
Alternativa D:
criar um bloco, editar a geometria diretamente no arquivo Model e, ao final, utilizar Explode para corrigir incoerências.
Alternativa E:
criar um bloco, começar editando pelo comando Rotate, depois escolher um ponto base qualquer; Test Block e Lookup são opcionais.
