Questão 3276694

A representação gráfica do desenho em si corresponde a um conjunto de normas internacionais. Porém, geralmente, cada país costuma possuir suas próprias versões das normas, adaptadas por diversos motivos. No Brasil, as normas são editadas pela Associação Brasileira de Normas Técnicas (ABNT), sendo as principais: NBR-6492 – Representação de projetos de arquitetura e NBR-10067 – Princípios gerais de representação em desenho técnico. Cabe notar, no entanto, que se por um lado recomenda-se a adequação a tais normas quando da apresentação de desenhos para fins de execução de obras ou em situações oficiais (como quando os profissionais enviam seus projetos à aprovação em prefeituras), por outro admite-se algum nível de liberdade em relação a elas em outros contextos. Durante o processo de elaboração e evolução do projeto, normalmente os arquitetos utilizam métodos de desenho apropriados às suas necessidades momentâneas, os quais, eventualmente, se afastam das determinações das normas. Esta liberdade se dá pela necessidade de elaborar desenhos, que exijam uma maior facilidade de leitura por parte de leigos ou para se adequarem a diferentes publicações.

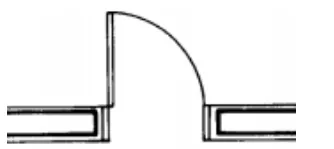

Considerando a imagem apresentada, em conformidade com a correta representação de projetos de arquitetura, assinale a alternativa correta.
