Questão 3274373

Engenharia Civil · 2022

Questão

ID 3274373

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Esgoto

Ano: 2022 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 5ª Região

Observe abaixo desenhos típicos − detalhe em planta e isométrica − de um projeto executivo de instalações hidrossanitárias:

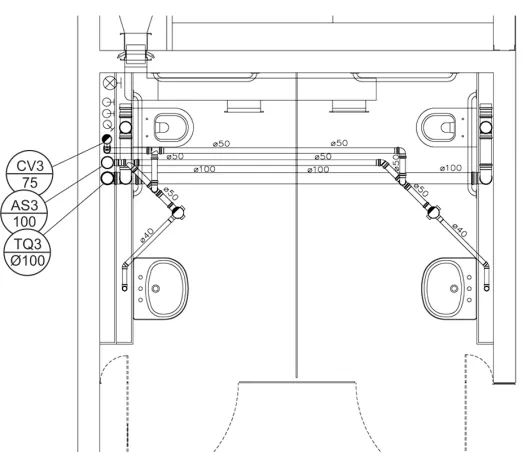

Detalhe G − Planta

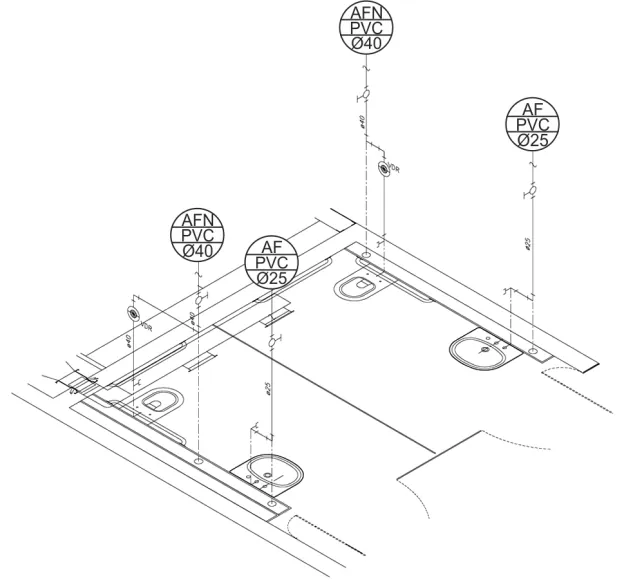

Detalhe G − Isométrico

Em relação às informações que esses detalhes podem fornecer, verifica-se que

Alternativa A:
a tubulação do ramal de ventilação possui diâmetro de 75 mm.
Alternativa B:
a prumada de águas pluviais e o tubo de queda de esgoto possuem diâmetro de 100 mm.
Alternativa C:
os ralos secos estão interligados a caixas sifonadas, separados para integrar o sistema de reúso de águas de esgoto cinza.
Alternativa D:
a rede de água potável alimentará os lavatórios e a de águas de reúso alimentará os ramais de descarga das bacias sanitárias.
Alternativa E:
há um ramal de ventilação posicionado em cada sanitário, alimentando o sistema por meio de válvulas de admissão de ar.
