Questão 3274276 de Engenharia Civil - VUNESP 2022

Questão

ID 3274276

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2022 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Assembleia Legislativa de São Paulo

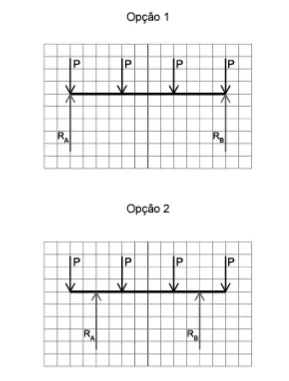

Considere as situações a seguir, estudadas em um projeto como possibilidades de solução estrutural, com amplas repercussões sobre a arquitetura. Nas duas situações, trata-se de um mesmo carregamento de uma viga por quatro cargas concentradas P, equidistantes e de igual intensidade. RA e RB, as reações de apoio, i ndicam a posição dos apoios, que é o que varia entre as duas opções, permanecendo o mesmo o comprimento total da viga. Na Opção 1, situação inicial, os apoios são colocados nas extremidades da viga. Na Opção 2, para a qual se propõe alterar o projeto, o vão é reduzido, deslocando-se os apoios para o ponto médio entre as extremidades da viga e a primeira carga entre apoios, conforme ilustração.

São resultados esperados dessa alteração, considerando-se apenas os fatores descritos,

Alternativa A:
redução dos momentos M máximos, na região central da viga, mantendo-se a intensidade das cortantes Q igual nas duas soluções.
Alternativa B:
manutenção inalterada dos valores dos momentos M máximos, na região central da viga, e da intensidade das cortantes Q, junto aos apoios.
Alternativa C:
aumento dos momentos M máximos, na região central da viga, mantendo-se a intensidade das cortantes Q igual nas duas soluções.
Alternativa D:
redução dos momentos M máximos, na região central da viga, com aumento da intensidade das cortantes Q, junto aos apoios.
Alternativa E:
aumento dos momentos M máximos, na região central da viga, e da intensidade das cortantes Q, junto aos apoios.
