Questão
ID 3274211Disciplina: Arquitetura
Assunto: NBR 6492 - Representação de Projetos de Arquitetura
Ano: 2023 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Minas Gerais Administração e Serviços S.A.
Normatizado em NBR 6.492 os Elementos básicos do projeto constituem-se em peças gráficas e peças escritas. As peças gráficas do projeto são as indicadas a seguir:
a) plantas: planta de situação, planta de locação (ou implantação), planta de edificação.
b) corte.
c) fachada.
d) elevações.
e) detalhes ou ampliações.
f) escala.
Diante do exposto, analise a figura abaixo:

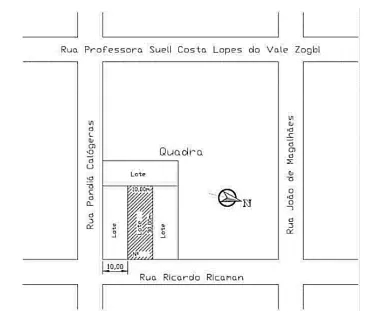

Figura 1. Exemplo de Planta (sem escala)
Assinale a alternativa correta.
