Questão 3274003

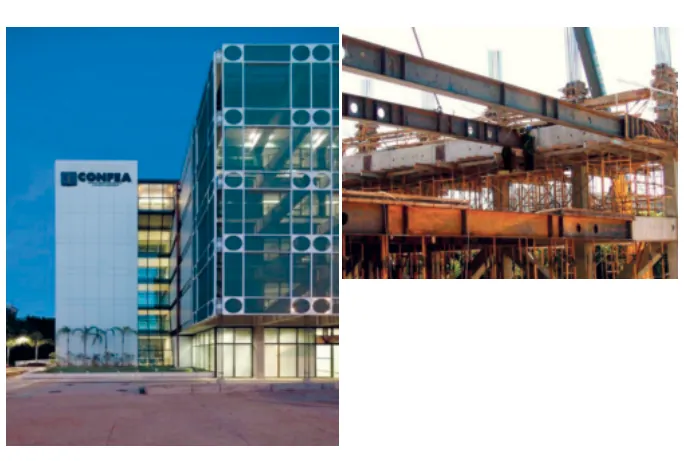

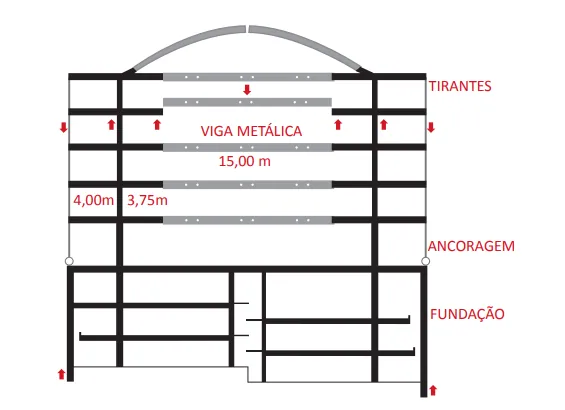

O edifício do Conselho Federal de Engenharia e Agronomia (CONFEA), localizado em Brasília e projetado em 2010 pelo arquiteto Pedro Paulo de Mello Saraiva, tem, como um dos componentes principais do partido arquitetônico, o vão livre total de 22,5 m, além da flexibilidade de organização da planta dos pavimentos. A estrutura, mista de concreto e aço, consiste em vigas metálicas centrais de 15 m, apoiadas em vigas de concreto, com balanços internos simétricos de 3,75 m e balanços externos de 4,00 m. Essas vigas, em sua extremidade externa, estão atirantadas por cabos metálicos, os quais estão ancorados nas paredes laterais de fundação, responsáveis também pelo sistema de contenção lateral dos subsolos. A partir do pavimento térreo, os andares recebem proteção solar com painéis de membrana têxtil perfurada, o que propicia generosa área de temperatura intermediária, que protege também as galerias principais.

Disponível em: http://www.vitruvius.com.br/revistas/read/projetos/11.125/3882. Acesso em: 05 jul. 2023 (adaptado).

Considerando os componentes da edificação apresentada, avalie as afirmações a seguir.

I. O desequilíbrio causado pelo carregamento das extremidades internas dos balanços é compensado pelo atirantamento das extremidades externas dos balanços.

II. A estrutura é estabilizada com o auxílio de tirantes externos que levam a carga para as paredes estruturais da fundação.

III. A viga metálica trabalha para a tração, ancorando os balanços internos.

IV. Parte dos recursos estruturais utilizados foi parcialmente oculta na fachada por uma membrana têxtil perfurada, que serve para proteger os escritórios da excessiva entrada de luz natural.

É correto apenas o que se afirma em
