Questão
ID 3273894Disciplina: Arquitetura
Assunto: NBR 6492 - Representação de Projetos de Arquitetura
Ano: 2023 Banca: Legalle Concursos Órgão: Defensoria Pública do Estado do Pará

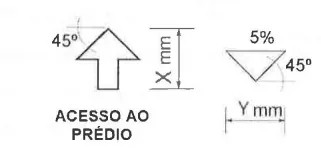

Analise as seguintes representações gráficas de acesso e indicação de inclinação em cobertura:
(Fonte: NBR 6492 — Adaptado)
Com base em norma técnica, as dimensões representadas acima pelas letras X e Y são, respectivamente:
