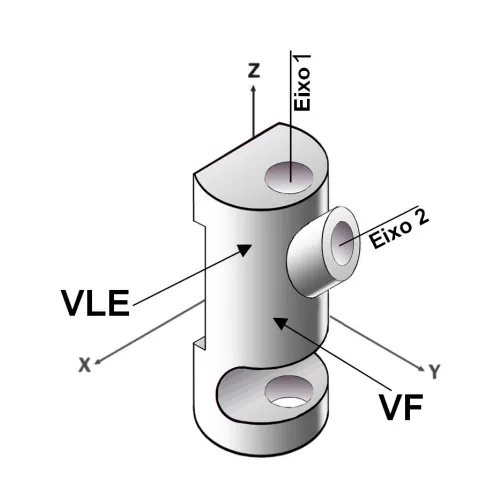

De acordo com o modelo tridimensional representado, sabe-se que os eixos dos furos da peça fazem entre si, um ângulo de 45°. Sabe-se também que os furos se encontram no interior da peça. Considerou-se as direções de visualização das vistas Frontal (VF) e lateral esquerda (VLE) indicadas.

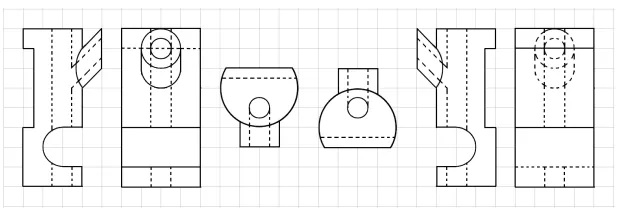

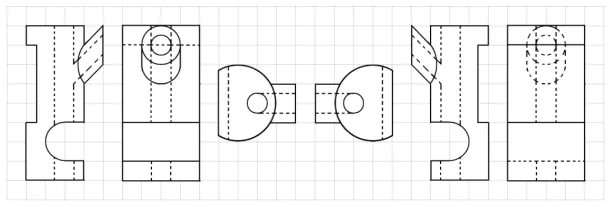

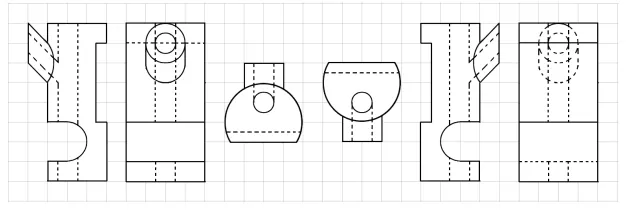

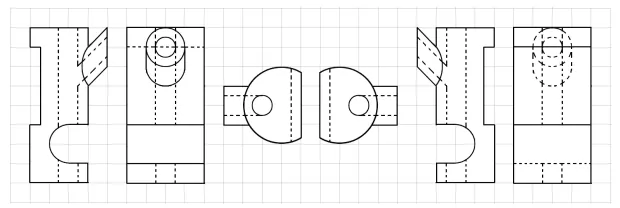

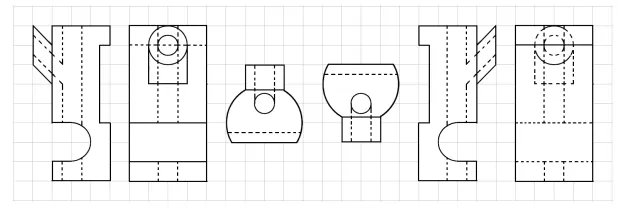

Utilizando as projeções no 1° (primeiro) diedro, a opção que contém corretamente a melhor aproximação das vistas definidas pelas direções de visualização, respectivamente, correspondentes à Vista Lateral Direita, Vista Frontal, Vista Inferior, Vista Superior, Vista Lateral Esquerda e Vista Posterior é:
