Questão
ID 3273473Disciplina: Arquitetura
Assunto: NBR 6492 - Representação de Projetos de Arquitetura
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de São Paulo

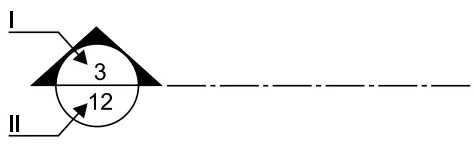

Considere a figura a seguir, adaptada da NBR 6492 – Documentação técnica para projetos arquitetônicos e urbanísticos-requisitos.
O símbolo apresentado na figura, a linha, que deve ser extralarga e desenhada como traço-ponto, o ícone em forma de seta e as informações I e II correspondem, segundo as orientações apresentadas naquela NBR, à indicação
