Questão 3272895

Arquitetura · 2023

Questão

ID 3272895

Disciplina: Arquitetura

Assunto: NBR 10068 - Folha de Desenho - Leiaute e Dimensões

Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Americana

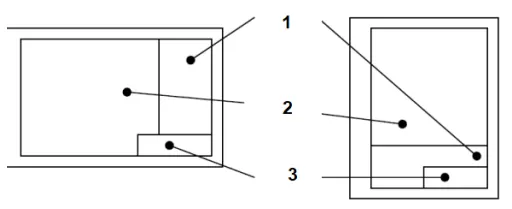

Observe a imagem, abaixo, que representa o layout da folha de desenho técnico:

Pela numeração, é correto afirmar que:

Alternativa A:
1 representa o espaço para legenda; 2 representa o espaço para texto; 3 representa o espaço para desenho.
Alternativa B:
1 representa o espaço para legenda; 3 representa o espaço para texto; 2 representa o espaço para desenho.
Alternativa C:
2 representa o espaço para legenda; 3 representa o espaço para texto; 1 representa o espaço para desenho.
Alternativa D:
3 representa o espaço para legenda; 2 representa o espaço para texto; 1 representa o espaço para desenho.
Alternativa E:
3 representa o espaço para legenda; 1 representa o espaço para texto; 2 representa o espaço para desenho.
