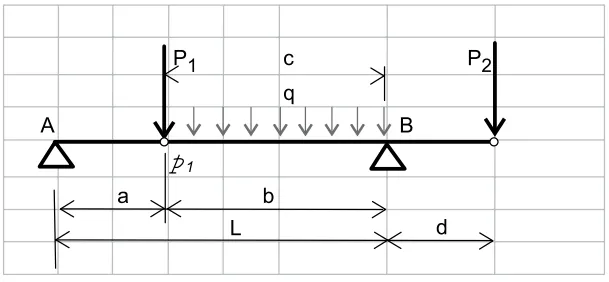

A figura a seguir representa uma situação de equilíbrio de uma viga simplesmente apoiada nos pontos A e B, com um balanço d. Esse equilíbrio resulta da aplicação de cargas – cargas concentradas P1 e P2 e da carga q, distribuída ao longo trecho c, – e das reações de apoio correspondentes, em A e em B.

É correto afirmar que

Alternativa A:
a soma das reações de apoio em A e B é igual, em módulo, à soma P1 + P2, e o diagrama de forças verticais (V), correspondente às forças cortantes, é uma reta horizontal no trecho ‘a’ e apresenta descontinuidade no ponto p1.
Alternativa B:
a soma das reações de apoio em A e B é igual, em módulo, à soma P1 + P2 e o diagrama de momentos apresenta forma de parábola nos trechos ‘a’, ‘b’ e ‘d’.
Alternativa C:
o diagrama de momentos apresenta forma de parábola nos trechos ‘a’ e ‘d’ e o diagrama de forças verticais (V), correspondente às forças cortantes, é uma reta horizontal nos trechos ‘a’ e ‘d’.
Alternativa D:
o diagrama de momentos apresenta forma de parábola nos trechos ‘a’, ‘b’ e ‘d’ e o diagrama de forças verticais (V) é uma reta inclinada no trecho ‘b’.
Alternativa E:
o diagrama de forças verticais (V), correspondente às forças cortantes, é uma reta horizontal nos trechos ‘a’ e ‘d’ e apresenta descontinuidade no ponto p1.
