Questão 3272534

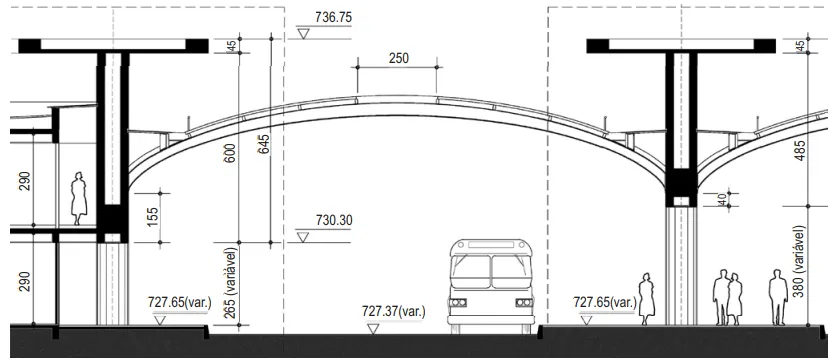

a altura da face inferior da viga é indicada como variável por serem as alturas de vigas que aparecem no desenho diferentes uma da outra, o que pode ser atribuído a uma possível diferença nos vãos vencidos por uma e por outra.

a altura da face inferior da viga é indicada como variável por serem as alturas de vigas que aparecem no desenho diferentes uma da outra, o que resulta da acomodação da altura da estrutura com a presença de um pavimento apoiado na viga à esquerda do desenho.

houve uma preocupação de garantir alturas de passagem de veículos sob as vigas em concreto armado, mediante a adoção de um veículo de projeto adequado e considerando-se desnível constante entre pista e plataforma, que corresponde à altura de uma guia no padrão PMSP.

em função do caimento necessário das calhas da cobertura, foi prevista inclinação das estruturas em concreto armado, o que implica variar o desnível da face inferior das vigas, em relação ao nível da plataforma e da pista, que é constante por se tratar de espaço fechado, não exposto à chuva.

as vigas em concreto armado estão niveladas, variando o desnível em relação ao piso da plataforma e da pista de rolamento, que devem apresentar declividade longitudinal mínima, para fins de drenagem de águas pluviais, sendo constante o desnível entre plataforma e pista, determinado pela altura de acesso do passageiro ao veículo.
