Questão 3272411

Engenharia Civil · 2024

Questão

ID 3272411

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Esgoto

Ano: 2024 Banca: FAU UNICENTRO - Fundação de Apoio ao Desenvolvimento Unicentro Órgão: Prefeitura Municipal de Prudentópolis

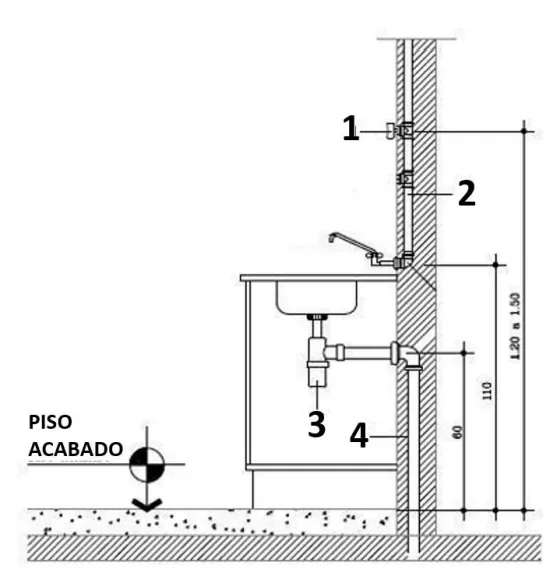

A figura a seguir apresenta um detalhe de um projeto hidráulico de uma cozinha. Qual alternativa nomeia CORRETAMENTE os componentes indicados no desenho pelos números 1,2,3 e 4?

Alternativa A:
(1) Registro de pressão; (2) Tubo de ventilação; (3) Sifão; (4) Tubo de queda.
Alternativa B:
(1) Válvula de admissão de ar; (2) Tubulação de admissão de ar; (3) Sifão; (4) Tudo de queda.
Alternativa C:
(1) Registro de gaveta; (2) Tubo de queda; (3) Sifão; (4) Tubo de ventilação.
Alternativa D:
(1) Registro de gaveta; (2) Tubo de PVC para água; (3) Sifão; (4) Tubo de PVC para esgoto.
Alternativa E:
(1) Válvula de admissão de ar; (2) Tubulação primária; (3) Sifão; (4) Tubo de queda.
