Questão 3272226

Instrução: A Casa Pátio Guapuruvu fica localizada em um sítio na Serra da Mantiqueira, no município de Camanducaia, em Minas Gerais. Foi organizada em 3 blocos conectados por meio de um pátio, sendo a casa principal à direita, a casa de hóspedes à esquerda e o galpão ao centro, com uso de vedações externas em taipa de pilão, com 30 cm de espessura. Sobre esta edificação, responda as questões de 33 a 36.

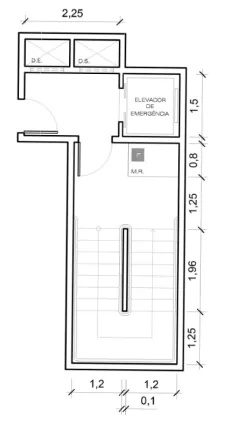

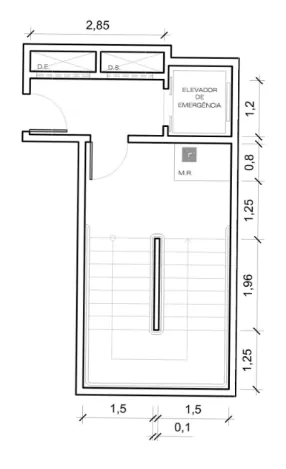

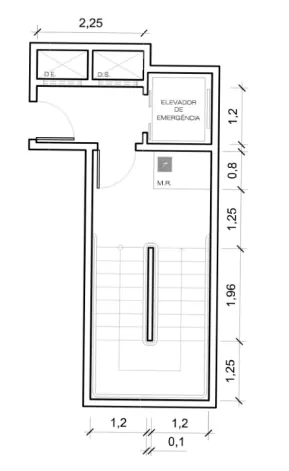

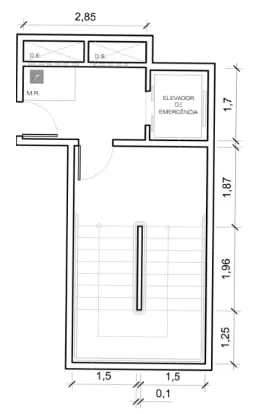

Um edifício comercial de múltiplos pavimentos, classificado pela NBR 9077/2001 “Saídas de emergência em edifícios” como edificação alta de pequeno pavimento, demanda a implantação de uma escada de emergência do tipo Escada enclausurada à prova de fumaça (PF). A NBR 9050/2020 “Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos” também determina requisitos para a garantia da acessibilidade em rotas de fuga. Qual alternativa ilustra uma solução adequada para a escada de emergência nessa edificação, considerando os registros dessas normas?
