Questão 3272076

O acesso de pedestres à garagem subterrânea do novo edifício de uma instituição federal deverá ser feito por uma rampa, com 1,50 m de largura, cujos critérios são estabelecidos pela NBR9050:2020, que dispõe sobre acessibilidade. Sabe-se que a altura útil (do piso ao forro) da garagem é de 2,70 m, que o rebaixo para passagem de tubulações é de 0,40 m (incluídas a altura das vigas e a espessura da laje), e que foi adotada a inclinação máxima permitida para o desnível máximo de cada segmento de rampa de 1,00 m de altura.

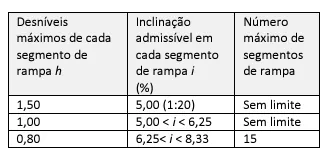

Considere a tabela a seguir.

O comprimento mínimo da projeção horizontal da rampa, incluindo-se os patamares intermediários necessários e situados na mesma direção, é:
