Questão 3272042

A norma NBR 17006 Desenho técnico — Requisitos para representação dos métodos de projeção (ABNT, 2021, p.15) apresenta:

“O método de projeção no terceiro diedro é uma representação ortográfica na qual o objeto a ser representado, como visto pelo observador, aparece atrás dos planos de coordenadas nos quais o objeto é projetado ortogonalmente.”

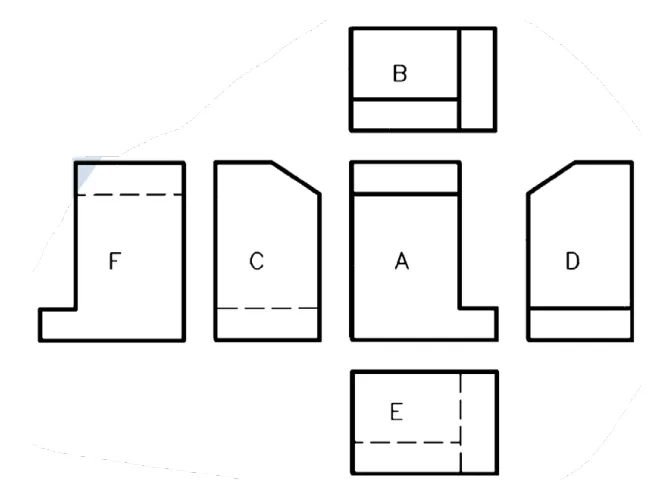

Assim, considerando a posição relativa das vistas no terceiro diedro, tem-se uma representação hipotética conforme a figura a seguir:

Se fixarmos a vista frontal em (A), é correto afirmar sobre as posições relativas das outras vistas:
