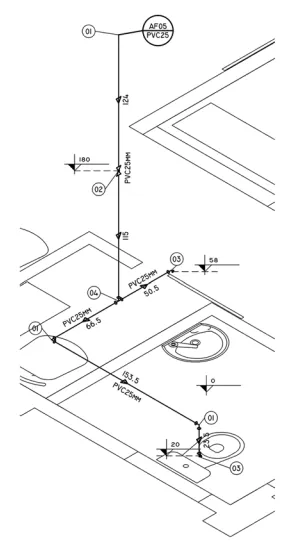

O desenho a seguir, extraído de um projeto de edificação pública da área de saúde, permite visualizar o caminhamento vertical e horizontal de um trecho de instalação hidráulica, contendo informações como diâmetro, comprimento e a posição e o tipo de conexão utilizada, auxiliando, ainda, na coordenação do projeto de hidráulica com outros projetos complementares da edificação.

(https://www.pien.pr.gov.br/storage/files/2018/08/ tomada-de-precos-n-007-2018-projeto-basico.pdf)

Esse tipo de desenho é denominado

Alternativa A:
isométrico, e alonga as distâncias verticais em relação às horizontais.
Alternativa B:
axonométrico, e alonga as distâncias verticais em relação às horizontais.
Alternativa C:
perspectiva cavaleira, e alonga as distâncias verticais em relação às horizontais.
Alternativa D:
isométrico, e nele as distâncias nas direções vertical e dos eixos ortogonais das paredes podem ser medidas na mesma escala.
Alternativa E:
perspectiva cavaleira, e nele as distâncias nas direções vertical e dos eixos ortogonais das paredes podem ser medidas na mesma escala.
