Questão 3270905

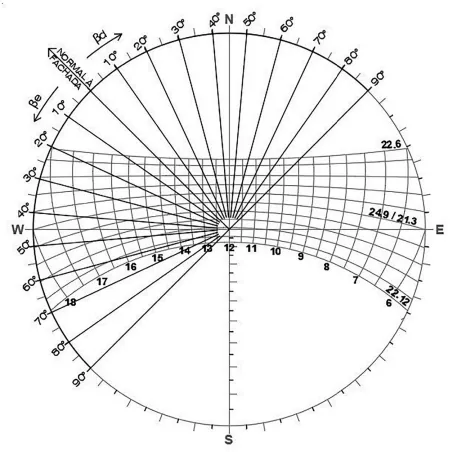

Segundo Lamberts (sem data), o conhecimento do movimento aparente do sol é utilizado para o projeto de proteções solares (brises) que impeçam a entrada de raios solares no interior do ambiente durante as horas do dia e os meses do ano em que se deseja esta proteção. Para o dimensionamento das proteções solares com carta solar, é usado um transferidor de ângulos de acordo com a orientação da fachada estudada, auxiliando na determinação dos ângulos de sombreamento, que são: o ângulo horizontal ( \(\beta\) ), o ângulo vertical frontal (a) e o ângulo vertical lateral (y). Considerando a análise de fachada Noroeste (NO) para a cidade de Cuiabá-MT, observe a carta solar para latitude 16º Sul.

Utilizando um único brise, com proteção solar a partir de 14h no solstício de verão e a partir de 10:30h no solstício de inverno, quais devem ser o ângulo horizontal esquerdo ( \(\beta\) e) e o ângulo horizontal direito ( \(\beta\) d), respectivamente?
