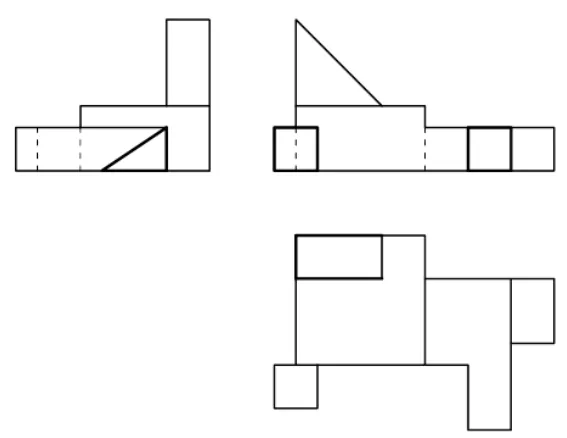

Observe o conjunto de vistas ortogonais de uma peça no primeiro diedro do sistema universal de projeção:
Figura 4
Fonte: O autor
Qual alternativa a seguir apresenta a peça caracterizada por esse conjunto de vistas ortogonais?
