Questão
ID 3270453Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2025 Banca: NUCEPE UESPI - Núcleo de Concursos e Promoção de eventos Órgão: Secretaria de Estado da Educação do Piauí

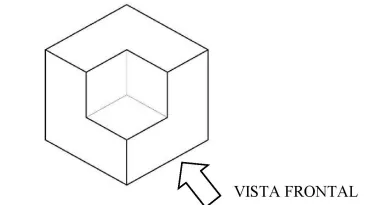

Ao representar um objeto no primeiro dietro, as vistas desse objeto são obtidas sobre seis planos perpendiculares entre si. Essas vistas ortográficas habituais, que garantem a univocidade da representação do objeto, são denominadas: vista frontal (VF), vista superior (VS), vista lateral esquerda (VLE), vista lateral direita (VLD), vista inferior (VI) e vista posterior (VP). A respeito dessa temática, analise o objeto a seguir.
Qual das alternativas a seguir, ilustra CORRETAMENTE a vista inferior (Vl) do objeto representado acima?
