Questão 3269863 de Arquitetura - VUNESP 2025

Questão

ID 3269863

Disciplina: Arquitetura

Assunto: Modulação e Racionalização na Construção

Ano: 2025 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Ministério Público do Estado de São Paulo

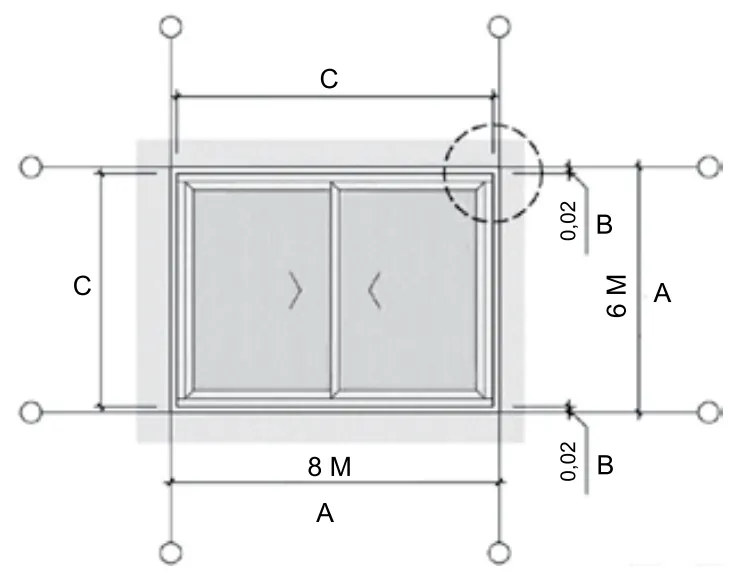

Considere as figuras a seguir, adaptadas da norma brasileira sobre coordenação modular em edificações:

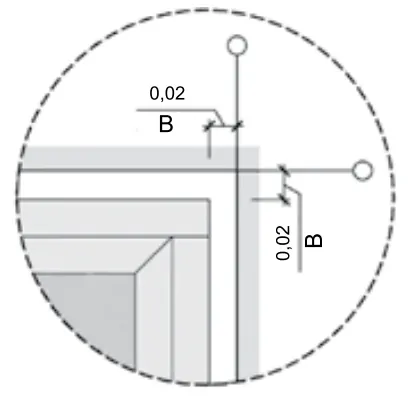

Detalhe do desenho:

(ABNT)

A medida indicada nos desenhos está em metros.

Nos termos da mencionada norma técnica, as duas dimensões A definem

Alternativa A:
a medida nominal da janela, igual a 150 cm × 200 cm, dado que M é igual a 25 cm ou, aproximadamente, 10”, com dimensão de ajuste B igual a 2 cm, sendo, portanto, a medida real (actual size) C da janela igual a 146 cm × 196 cm.
Alternativa B:
a medida nominal da janela, igual a 60 cm × 80 cm, com dimensão de ajuste B igual a 2 cm, sendo, portanto, a medida real (actual size) C da janela igual a 56 cm × 76 cm.
Alternativa C:
o vão nominal, correspondente aos múltiplos 8M e 6M, sendo o valor de M escolhido pelo projetista, dentre os definidos em norma, com dimensão de ajuste B igual a 2 cm, sendo, portanto, a medida de fabricação da janela resultante da subtração A – 2B na altura e na largura.
Alternativa D:
o vão modular, correspondente aos múltiplos 8M e 6M, sendo o valor de M escolhido pelo projetista, dentre os definidos em norma, com dimensão de ajuste B igual a 2 cm, sendo, portanto, a medida nominal da janela resultante da subtração A – 2B na altura e na largura.
Alternativa E:
o vão modular, com medida igual a 60 cm × 80 cm e folga B igual a 2 cm, sendo, portanto, a medida nominal da janela C igual a 56 cm × 76 cm.
