Questão 3269120

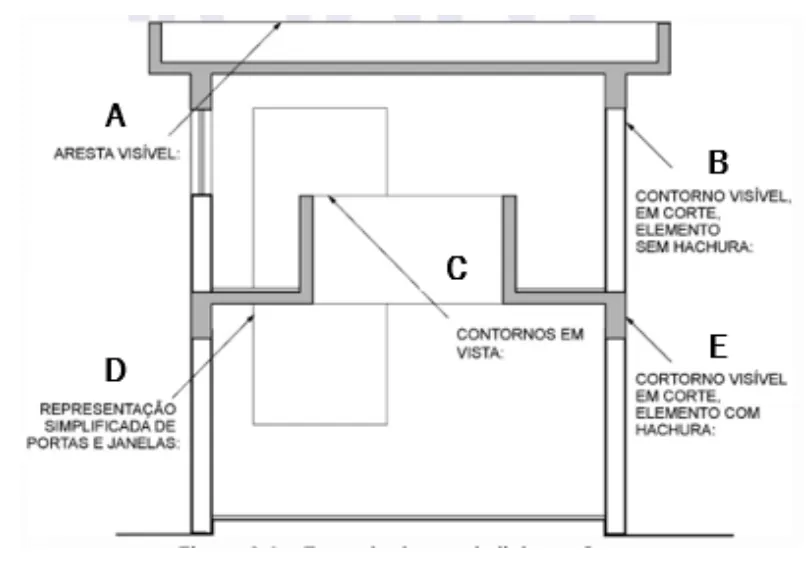

As normas brasileiras de desenho técnico estabelecem convenções padronizadas para o emprego dos tipos e das espessuras de linhas, com a finalidade de assegurar clareza, legibilidade e correta interpretação dos desenhos arquitetônicos. Considerando a Figura apresentada, que ilustra um corte arquitetônico com a identificação dos elementos A, B, C, D e E, relacione corretamente cada elemento representado ao tipo de linha correspondente, conforme as prescrições das normas técnicas aplicáveis.

Numere a 2ª coluna de acordo com a correspondência CORRETA entre o elemento gráfico e o tipo de linha empregado.

1ª COLUNA

1 – Aresta visível (Identificado na figura pela letra A).

2 – Contorno visível, em corte, elemento sem hachura (Identificado na figura pela letra B).

3 – Contornos em vista (Identificado na figura pela letra C).

4 – Representação simplificada de portas e janelas (Identificado na figura pela letra D).

5 – Contorno visível, em corte, elemento com hachura (Identificado na figura pela letra E).

2ª COLUNA

( ) Linha contínua estreita.

( ) Linha contínua extralarga.

( ) Linha contínua estreita.

( ) Linha contínua estreita.

( ) Linha contínua larga.

Assinale a alternativa que apresenta a sequência numérica CORRETA, de cima para baixo, para o preenchimento da 2ª coluna:
