Questão
ID 3269048Disciplina: Arquitetura
Assunto: NBR 6492 - Representação de Projetos de Arquitetura
Ano: 2026 Banca: IBAM - Instituto Brasileiro de Administração Municipal Órgão: Prefeitura Municipal de Arraial do Cabo

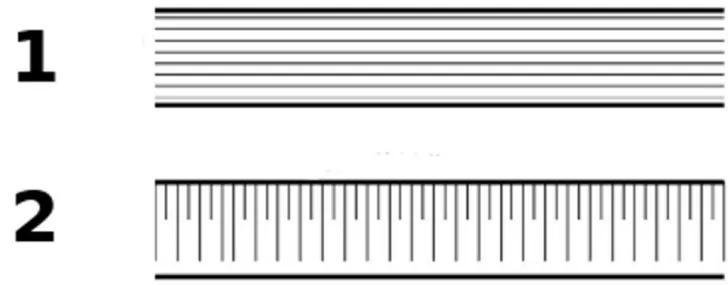

As hachuras utilizadas em desenhos técnicos têm a finalidade de identificar graficamente os diferentes materiais de construção, permitindo a correta leitura e interpretação do projeto.
Disponível em: NBR 6492/2021 (adaptado).
De acordo com a imagem acima, a alternativa que correlaciona corretamente cada hachura ao material correspondente, conforme a convenção gráfica usual indicada pela NBR 6492:2021, é a seguinte:
