Questão 3139713

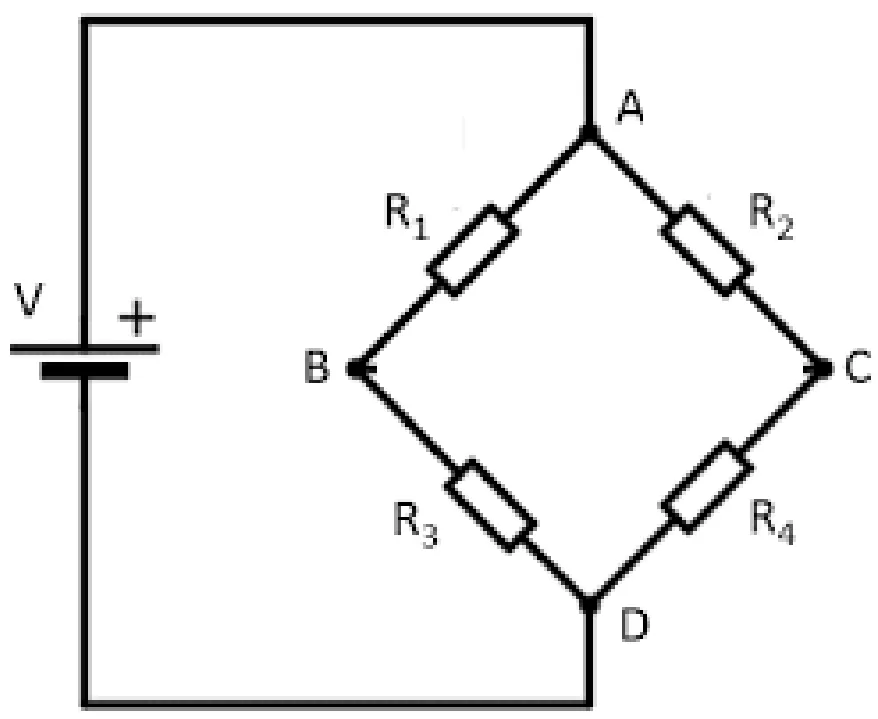

Se os resistores R₁, R₂, R₃, R₄ forem respectivamente 560 Ω, 910 Ω, 470 Ω e 620 Ω, e a tensão da fonte for de 12 V, a diferença de potencial entre os pontos B e C é de 0,61 V.

Se os resistores R₁, R₂, R₃, R₄ forem respectivamente 1500 Ω, 910 Ω, 1000 Ω e 390 Ω, e a tensão da fonte for de 20 V, a diferença de potencial entre os pontos B e C é de 2 V.

É um circuito frequentemente utilizado em equipamentos de medição de grandezas elétricas.

Se os resistores R₁, R₂, R₃, R₄ forem respectivamente 330 Ω, 510 Ω, 470 Ω e 560 Ω, e a tensão da fonte for de 10 V, a corrente fornecida pela fonte para o circuito é de 30 mA.

Se os resistores R₁, R₂, R₃, R₄ forem respectivamente 750 Ω, 820 Ω, 330 Ω e 120 Ω, e a tensão da fonte for de 15 V, a corrente fornecida pela fonte para o circuito é de 29,8 mA.
