Questão
ID 3137476Disciplina: Arquitetura
Assunto: Instalações Elétricas
Ano: 2024 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Autoridade Portuária de Santos

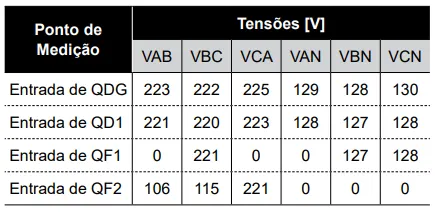

Uma instalação elétrica predial de baixa tensão apresentou defeitos em alguns de seus circuitos terminais. Após a medição de tensão em alguns pontos dessa instalação, foram anotados os seguintes valores:

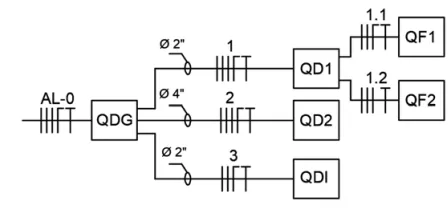

O diagrama unifilar da instalação é mostrado na figura a seguir:
O defeito apresentado na instalação é:
