Questão 3132039

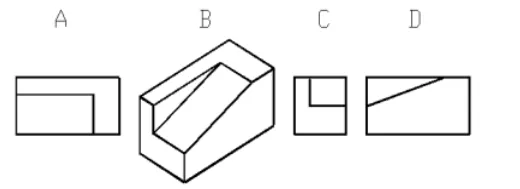

A figura a seguir é um desenho técnico onde as partes do desenho estão dispostas no formato linear e posicionadas seguindo a ordem alfabética de A até D.

O projetista precisa apresentar o desenho final dentro dos padrões de exigência da ABNT.

Abaixo é apresentada uma disposição, com as letras de E até H, onde as partes têm de ser desenhadas, conforme as normas técnicas vigentes.

Para desenhos no primeiro diedro, analise os itens a seguir e assinale (V) para verdadeiro e (F) para falso.

( ) A tem de estar na posição H.

( ) B tem de estar na posição E.

( ) C tem de estar na posição G.

( ) D tem de estar na posição F.

A sequência correta de preenchimento dos parênteses, de cima para baixo, é
