Questão 3108792

Considere o texto e a imagem seguintes para as responder as questões de 26 a 31.

A imagem a seguir apresenta uma região da divisa entre os municípios de Timóteo e Coronel Fabriciano, em Minas Gerais. Observam-se:

• Duas pontes (A e B) sobre o Rio Piracicaba, divisor entre estes municípios, nos extremos da imagem;

• Um trecho ferroviário estaqueado, com apresentação de elementos de uma curva circular simples, no centro da imagem;

• Um galpão, à direita da imagem;

• A escala gráfica desta representação, no rodapé direito da imagem.

Fonte: Imagem do Google Earth (2023), editada pela Banca Examinadora.

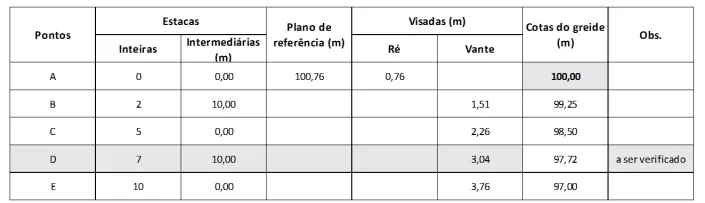

Neste mesmo trecho ferroviário estaqueado da figura, executou-se um nivelamento geométrico simples sobre os trilhos, entre as estacas 0 até a 10, permitindo o cálculo das cotas deste greide a partir das visadas de ré e vante numa mira vertical, conforme caderneta de campo a seguir.

Sabe-se que a inclinação original desse greide é igual a - 0,015 m/m e, com base nas referências de visadas aos alinhamentos A => B; A => C e A => E, confirmou-se esse valor de projeto nesses trechos. Porém, no ponto D, de estaca 7 + 10,00 m, fez-se uma visada de vante igual a 3,04 m, detectando-se nessa posição um recalque.

O valor do afundamento nesse local, em cm, foi de
