Questão 3108504

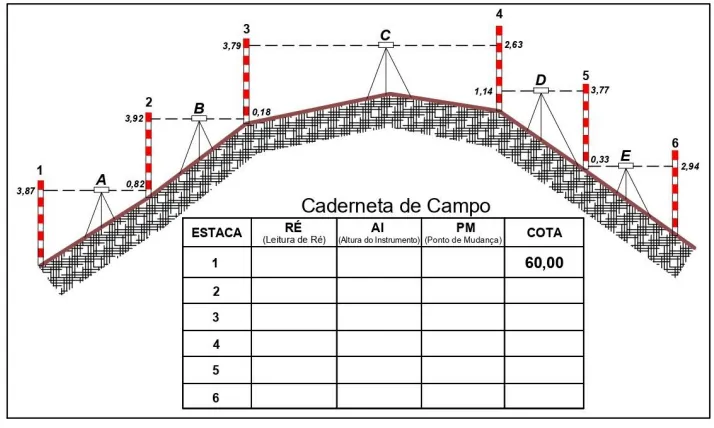

A figura a seguir refere-se a um nivelamento geométrico composto para dimensionamento de um sistema de irrigação. Considerando as leituras de mira topográfica (1, 2, 3, 4, 5 e 6) e os pontos de estacionamento do aparelho (A, B, C, D e E), determine a cota altimétrica do ponto “C”, sendo que o aparelho está estacionado nesse ponto a 1,63 metros do solo, e assinale a alternativa CORRETA.

Fórmulas:

AI = Cota RN + RÉ

Cota = AI – PI

Cota = AI – PM
