Questão
ID 3067744Disciplina: Engenharia Civil
Assunto: AutoCAD
Ano: 2024 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 20ª Região

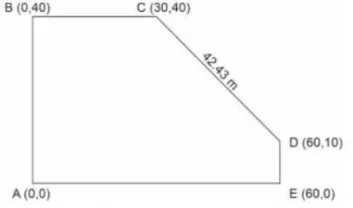

Considere a planta de um terreno rural cujas coordenadas A, B, C, D, E estão apresentadas em metros.
Para desenhar a linha CD no programa AutOCAD com o comando LINE em coordenadas polares relativas, estando o cursor posicionado no vértice C. após a instrução TO POINT, deve-se digitar:
