Questão 3067710

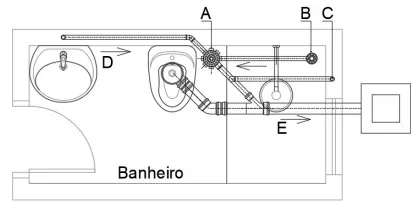

Observe na Figura abaixo o desenho esquemático representativo da instalação de esgoto sanitário de um banheiro residencial que foi realizado com base na Norma ABNT NBR 8160:1999 (Sistemas prediais de esgoto sanitário – Projeto e execução). Alguns componentes e trechos estão identificados pelas letras A, B, C, D e E. Associe os termos com suas respectivas definições:

Termos:

A - Caixa sifonada.

B - Ralo seco.

C - Coluna de ventilação.

D - Instalação secundária de esgoto.

E - Instalação primária de esgoto.

Definições:

( ) Conjunto de tubulações e dispositivos onde têm acesso gases provenientes do coletor público ou dos dispositivos de tratamento.

( ) Conjunto de tubulações e dispositivos onde não têm acesso os gases provenientes do coletor público ou dos dispositivos de tratamento.

( ) Recipiente sem proteção hídrica, dotado de grelha na parte superior, destinado a receber águas de lavagem de piso ou de chuveiro.

( ) Recipiente provido de desconector, destinado a receber efluentes da instalação secundária de esgoto.

( ) Tubo vertical que se prolonga através de um ou mais andares e cuja extremidade superior é aberta à atmosfera.

Assinale a alternativa CORRETA que corresponde às definições, respectivamente.
