Questão 3067400

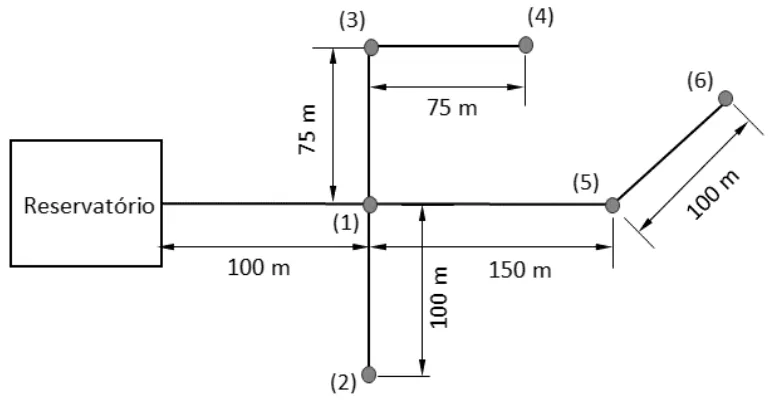

Foi solicitada, a um engenheiro civil, a análise das vazões na rede de abastecimento de água apresentada na figura a seguir.

Nessa rede, estima-se que o volume demandado no dia de maior consumo é de 172.800 litros, além de se estabelecer que o coeficiente da hora de maior consumo vale 1,5.

Assim, desprezando-se perdas de carga e admitindo o terreno perfeitamente plano, a vazão demandada imediatamente a montante do nó (1) e a jusante do nó (5) valem, respectivamente,
