Questão 3066852

Engenharia Civil · 2024

Questão

ID 3066852

Disciplina: Engenharia Civil

Assunto: NBR 8160 – Sistemas Prediais de Esgoto Sanitário – Projeto e Execução

Ano: 2024 Banca: PROGEPE - Pró-Reitoria de Gestão de Pessoas Órgão: Universidade Federal Rural de Pernambuco

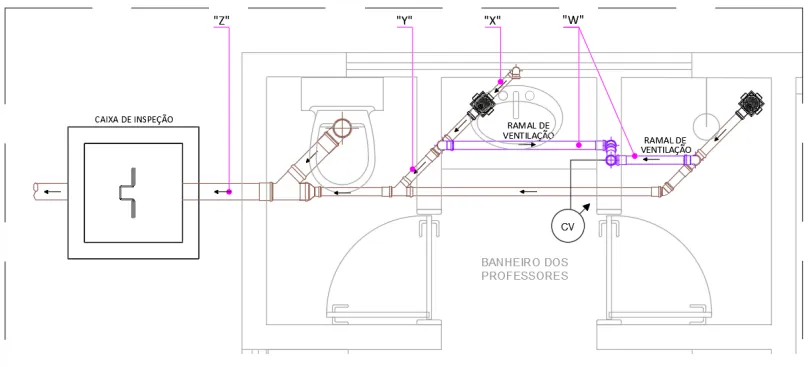

O engenheiro civil da UFRPE ficou responsável por analisar o projeto hidrossanitário do banheiro da sala dos professores e notou que faltavam informações de diâmetro e inclinação (declive ou aclive) das tubulações indicadas pelas letras: “W”, “X”, ‘Y” E “Z”, conforme a foto abaixo.

Observação: As setas no interior das tubulações indicam o sentido do fluxo.

Assinale a alternativa que contém o diâmetro (mm) e a inclinação (%) mínima estabelecida pela NBR 8160/1998, referentes aos trechos “W” / “X” / ‘Y” / “Z”, respectivamente:

Alternativa A:
75mm e 1% de aclive / 50mm e 2% de declive / 50mm e 2% de declive / 75mm e 1% de declive.
Alternativa B:
50mm e 1% de aclive / 40mm e 2% de declive / 50mm e 2% de declive / 100mm e 1% de declive.
Alternativa C:
75mm e 1% de aclive / 40mm e 1% de declive / 50mm e 1% de declive / 100mm e 2% de declive.
Alternativa D:
50mm e 1% de aclive / 40mm e 1% de declive / 75mm e 2% de declive / 100mm e 1% de declive.
Alternativa E:
40mm e 1% de aclive / 50mm e 2% de declive / 75mm e 1% de declive / 100mm e 1% de declive.
