Questão 3065190

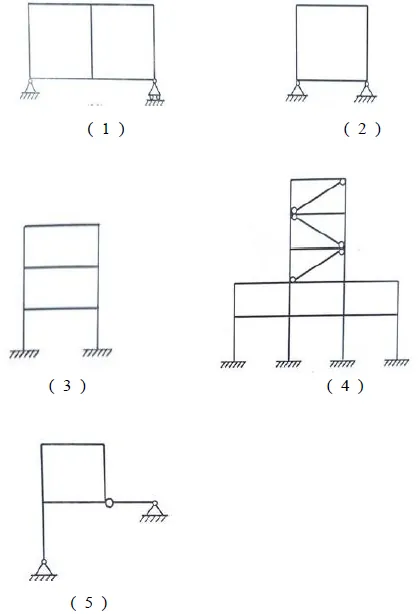

No estudo de estruturas hiperestáticas, não é possível determinar as reações de apoio e/ou os esforços internos utilizando apenas as equações universais da estática. Isso ocorre porque existem vínculos externos ou ligações internas a mais do que o necessário. Existem dois métodos tradicionais para solucionar estruturas hiperestáticas: o Método das Forças e o Método dos Deslocamentos. Ao utilizar o Método das Forças para solucionar uma estrutura hiperestática, o primeiro passo na solução é determinar o grau de indeterminação estática da estrutura (ou grau de hiperestaticidade). Os apoios externos que aparecem nos pórticos podem ser de três tipos: 1º gênero, 2º gênero e engaste. Considere os pórticos planos representados nas figuras 1, 2, 3, 4 e 5.

(Figura Retirada Do Livro, página 68 - Figura 1.34d SORIANO, H. L.; LIMA, S. de S. Análise de estruturas: método das forças e método dos deslocamentos. Rio de Janeiro: Editora Ciência Moderna, 2006.)

Marque a sequência correta e respectiva dos graus de indeterminação estática de cada pórtico plano.
