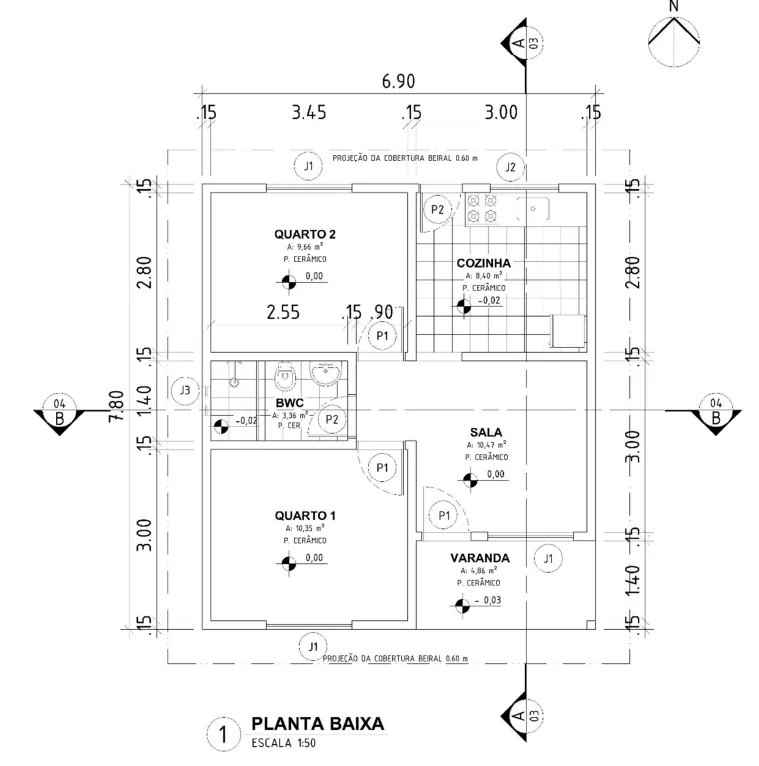

Observe a planta a seguir (Figura 4) e leia as afirmativas:

Figura 4

I. no corte BB, devem ser representadas duas portas cortadas e uma porta visualizada;

II. no corte AA desenha-se o pilar da varanda com espessura de linha estreita, porque está sendo visualizado, e não cortado;

III. o corte AA apresenta duas janelas cortadas;

IV. o corte AA apresenta uma porta desenhada com espessura de linha estreita, porque está sendo visualizada;

V. a janela do BWC possui a dimensão 0.60m x 0.80m / 1.60m. No corte BB deve-se representar a janela do BWC com linha não contínua, porque a janela está acima de 1.50m;

Estão corretas
