Questão 3064003

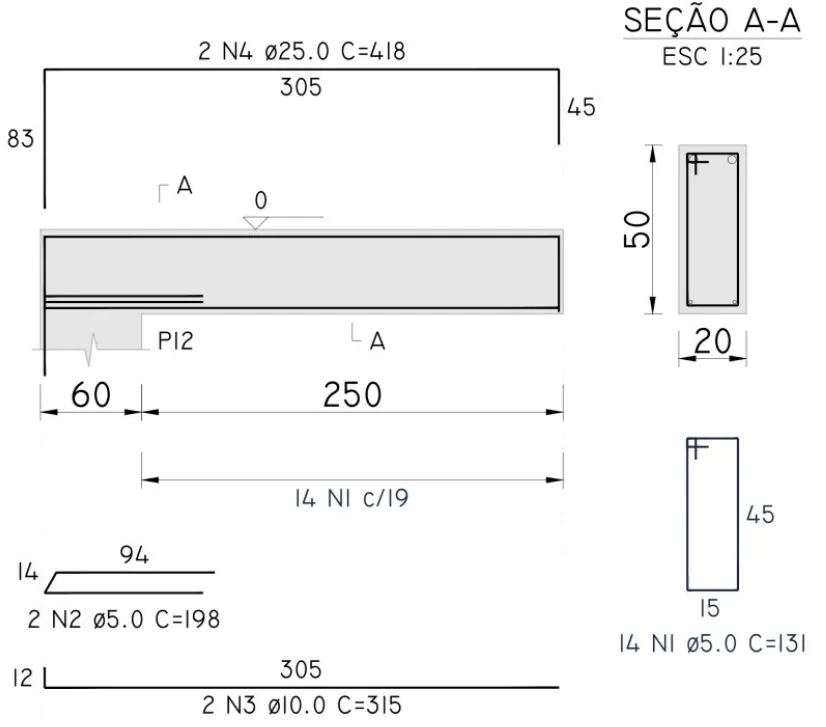

A Figura 8 apresenta o detalhamento das armaduras de uma viga engastada e em balanço de concreto armado.

Figura 8 – Armaduras de uma viga de concreto armado.

Considerando as informações contidas neste detalhamento, analise as afirmativas seguintes.

I. As barras N4 representam as longitudinais principais da viga, tendo a função de resistir aos esforços de tração gerados pelo momento fletor negativo.

II. As barras N3 são as armaduras longitudinais de compressão e ajudam a garantir a ancoragem dos estribos.

III. O cobrimento adotado em projeto é de 3 cm e tem a função de garantir proteção às armaduras contra a corrosão.

IV. Os estribos da viga são compostos por barras de 5.0 mm espaçados a cada 14 cm ao longo de todo o comprimento da viga.

Está(ão) correta(s)
