Questão 3063605

Quando a sondagem SPT atingir rocha ou camada impenetrável à percussão, como um solo de alteração de rocha, pode ser nela interrompida. Nesses casos, antes de prosseguir com a sondagem rotativa deve-se analisar basicamente se a sondagem à percussão, até a camada impenetrável do solo sondado é conclusiva para absorver as cargas induzidas oriundas do elemento construtivo que se pretende executar. Desta forma, muito frequentemente, necessita-se prosseguir o processo de sondagem através da chamada sondagem rotativa, que consiste na utilização de um equipamento mecanizado, com hastes, coroa de corte adiamantada e barrilete amostrador. Através de forças de rotação e penetração ele atua com poder cortante e obtém amostras de materiais rochosos em formato cilíndrico, também denominadas testemunhos. Com base nos testemunhos, informações importantes sobre o substrato rochoso, em estudo, são obtidas, como o grau de alteração, o grau de fraturamento e o IQR – Índice de Qualidade da Rocha. Na fase de coleta das amostras, durante a execução das sondagens, pode-se avaliar a qualidade do maciço rochoso, por um número chamado percentagem de recuperação do testemunho, que nos indicará o IQR da rocha. A percentagem de recuperação é definida como a razão entre o comprimento do testemunho recuperado e o comprimento do trecho perfurado. De acordo com os dados a seguir, calcule o IRQ da rocha e sua classificação. Em seguida, marque a alternativa correta.

Dados:

Alteração de rocha – Gnaisse;

Equipamento sistema DCDMA – Americano:

Coroa tipo NX;

Diâmetro da coroa – 76,5mm;

Diâmetro do testemunho – 54,00mm;

L – comprimento do testemunho (cm);

H – comprimento do trecho perfurado (cm);

Valores:

L = 152cm;

H = 200cm;

Fórmulas:

IQR(%) = (L/H)*100;

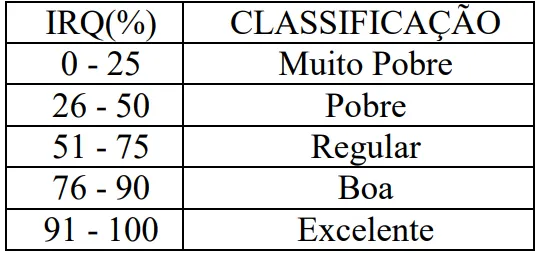

Classificação da Qualidade da Rocha:
