Questão
ID 3063337Disciplina: Engenharia Civil
Assunto: NBR 8800 – Projeto de Estruturas de Aço e de Estruturas Mistas de Aço e Concreto de Edifícios
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco
Dada a ligação da chapa metálica ao elemento adjacente através de parafusos com 10 mm de diâmetro, furo padrão, confeccionada em Aço A36, (fy = 25 kN/cm2 ; fu = 40 kN/cm2 ; E = 20.000 kN/cm2 ), com espessura de 8 mm. A distância entre Amplias linhas verticais dos furos é igual a 95 mm, a distância entre o primeiro furo (considerando da esquerda para a direita) e a borda vertical é de 55 mm, a distância entre as linhas horizontais dos furos e as bordas horizontais é de 55 mm, sendo a distância entre as linhas dos furos horizontais igual a 95 mm, conforme apresentada na Figura a seguir.

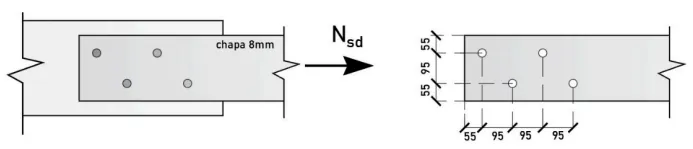

Figura - Ligação em chapa metálica. FONTE: FUNCERN, 2025.
Verifica-se que, nessas condições, a área crítica da seção transversal da chapa quando sujeita a uma força de tração é igual a
