Questão 3062837

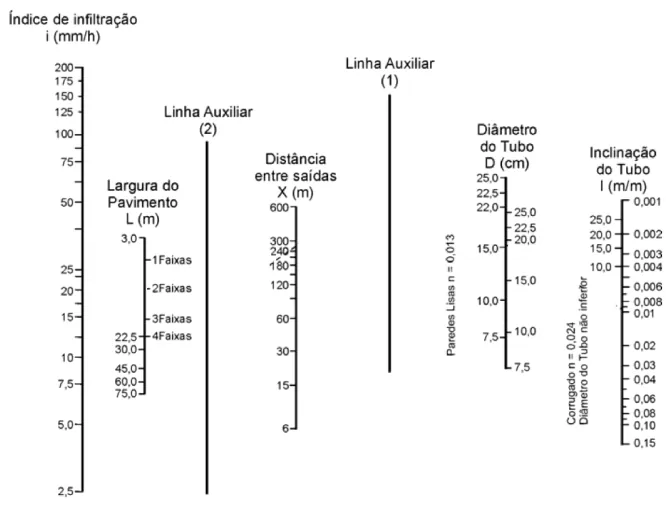

A figura a seguir mostra um nomograma para determinação da seção de vazão de um dreno longitudinal de uma estrada.

Os dados de projeto para esse dreno são mostrados a seguir:

• Distância entre saídas: 240 m;

• Inclinação do tubo: 1 cm/m;

• Índice de infiltração: 25 mm/h;

• Largura do pavimento: 2 faixas.

Com base nessas informações, assinale a opção que indica o diâmetro mais adequado a ser aplicado para o tubo.
