Questão 3062094

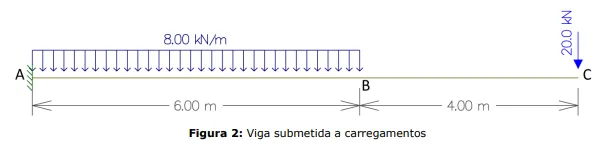

Para responder às questões 48 e 49, considere a viga apresentada na Figura 2 abaixo:

Ainda sobre a Figura 2, em relação aos esforços internos, assinale a alternativa que apresenta, correta e respectivamente, o valor do esforço cortante e do momento fletor, em módulo, na posição x = 6 metros (ponto B).
