Questão 3061944

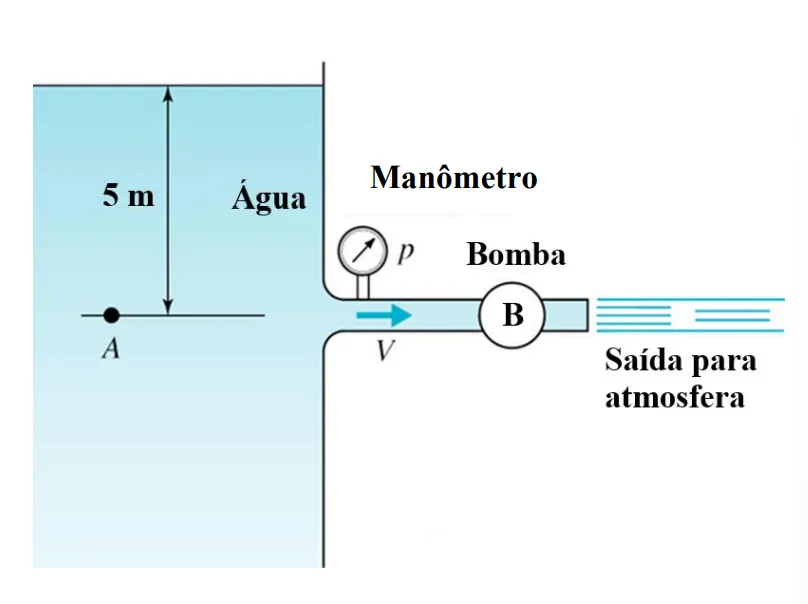

A figura abaixo mostra um reservatório com uma saída à profundidade de 5 m, onde é tomada a pressão p com um manômetro (ou vacuômetro). Na sequência, é instalada uma bomba B e ao final ocorre uma saída livre para atmosfera com velocidade de 15 m/s.

Considere o peso específico da água igual a 9800 N/m³ e a gravidade igual a 9,8 m/s². Trabalhe o escoamento considerando uma linha de corrente a partir de um ponto A, distante o suficiente da saída para que a velocidade em A seja zero.

Dica: Equação de Bernoulli: \(\frac{p}{\gamma}+\frac{v^2}{2g}+h=cte\)

Desprezando as perdas internas por atrito, isto é, considerando um escoamento não viscoso na entrada, e assumindo um escoamento uniforme no manômetro (ou vacuômetro), a pressão p no manômetro (ou vacuômetro) é igual a:
