Questão 3061589

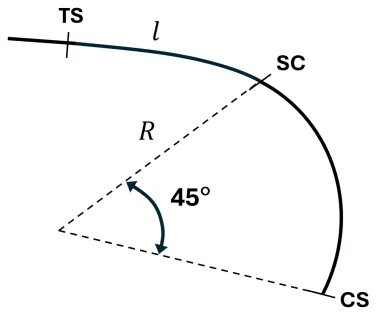

A figura a seguir mostra o trecho de uma curva de transição no projeto geométrico de uma rodovia. O raio 𝑅 do trecho circular vale 15m, o trecho 𝑙 mede 12m e a estaca do ponto TS vale 15 + 2,00m, adotando-se o estaqueamento padrão de 20m.

Sabendo-se que a curva de transição é simétrica, e adotando a aproximação 𝜋≈3,14, mesmo não tendo sido mostrado o ponto ST na figura, sabe-se que sua estaca vale
