Questão 3061453

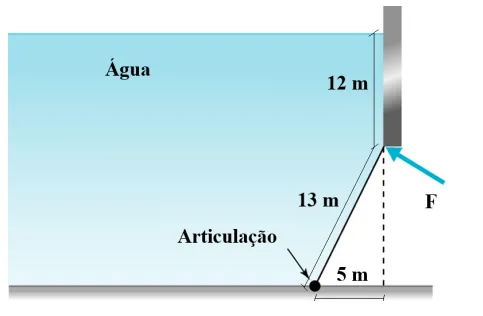

A figura abaixo mostra uma barragem com uma parede de contenção vertical e uma comporta retangular de 13 m x 10 m, articulada no ponto inferior e contida no ponto superior por uma força centrada F. Considere-se o peso específico da água igual a 9810 N/m³.

Dado: Momento de inércia do retângulo: I_xx = b . h³ / 12

Desprezando o peso da comporta, o valor da força F necessária para segurar a comporta de 10 m de largura é de:
