Questão 3061442

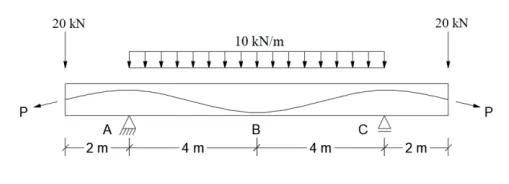

A figura abaixo representa uma viga de concreto protendido submetida a uma carga uniformemente distribuída de 10 kN/m e duas cargas concentradas de 20 kN. A seção transversal dessa viga é uma seção retangular constante de 30 cm de largura e 1,0 m de altura, e, nas seções A, B e C, o cabo de protensão está na horizontal e sua altura em relação à base é de 80 cm, 10 cm e 80 cm, respectivamente.

Desconsidere todas as perdas previstas para o dimensionamento da estrutura protendida. Determine:

I. a força mínima de protensão (P) que deve ser aplicada para que a seção A não possua tensão normal positiva.

II.a força mínima de protensão (P) que deve ser aplicada para que a seção B não possua tensão normal positiva.

As tensões de I e II são, respectivamente:
