Questão 3060267

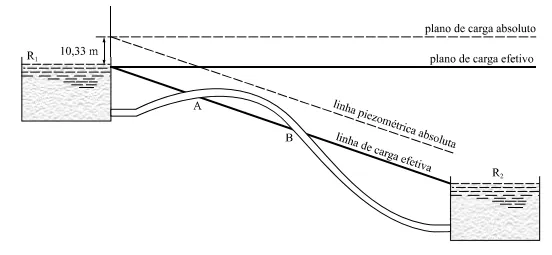

A análise da linha piezométrica constitui etapa indispensável no projeto hidráulico de sistemas de abastecimento de água. Sabendo disso, considere a figura a seguir, em que dois reservatórios de água, mantidos em níveis constantes, estão ligados por uma adutora com funcionamento por gravidade, composta de um único material e com diâmetro fixo.

A partir dessas informações e da figura, desprezando as perdas de carga localizadas, julgue os itens a seguir.

Caso parte da tubulação seja assentada acima da linha de carga total efetiva, mas abaixo da linha de carga total absoluta, devem ser instaladas ventosas entre o ponto A e B para promover a extração automática do ar na tubulação.
