Questão
ID 3044046Disciplina: Arquitetura
Assunto: NBR 17006 - Desenho Técnico - Requisitos para Representação dos Métodos de Projeção
Ano: 2024 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Mafra

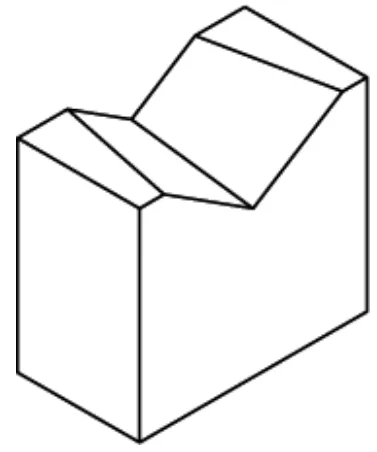

Conside as vistas ortogonais em 1º diedro, segundo a ABNT NBR 17067, Desenho Técnico – Requisitos para Especificidades de Representações Ortográficas, da peça em perspectiva representada abaixo.
Assinale a alternativa que corresponde corretamente à vista lateral esquerda.
